Stúpací vretenový posúvač je kľúčovým komponentom v rôznych priemyselných aplikáciách, známy svojim odlišným dizajnom a funkčnosťou. Ako dodávateľ posúvačov som bol svedkom dôležitosti a všestrannosti týchto ventilov v rôznych odvetviach. V tomto blogu sa ponorím do toho, čo je posúvač so stúpajúcim hriadeľom, jeho pracovný princíp, výhody, aplikácie a rôzne typy dostupné na trhu.
Čo je to stúpajúci kmeňový posúvač?
Stúpajúci driekový posúvač je typ ventilu s lineárnym pohybom, ktorý používa posúvač alebo klinovitý kotúč na riadenie prietoku tekutiny potrubím. Vreteno ventilu je pripojené k vrátku a ako sa ventil otvára alebo zatvára, vreteno sa zodpovedajúcim spôsobom zdvíha alebo znižuje. Tento viditeľný pohyb drieku poskytuje jasnú indikáciu polohy ventilu, vďaka čomu je ľahké na prvý pohľad určiť, či je ventil otvorený alebo zatvorený.
Brána stúpacieho drieku posúvača sa pohybuje kolmo na tok tekutiny. Keď je ventil úplne otvorený, posúvač sa úplne zasunie do krytu ventilu, čo umožňuje tekutine voľne prúdiť potrubím s minimálnym odporom. Naopak, keď je ventil úplne zatvorený, posúvač sa spustí do sedla ventilu, čím sa vytvorí tesné tesnenie, ktoré bráni prietoku tekutiny.
Pracovný princíp
Princíp činnosti posúvača so stúpajúcim driekom je pomerne jednoduchý. Funguje na princípe lineárneho pohybu, kedy sa brána posúva nahor alebo nadol otáčaním vretena. Driek má zvyčajne závit a keď sa otáča ručným kolesom alebo ovládačom, driek sa pohybuje v lineárnom smere, buď zdvíha alebo spúšťa bránu.
Keď sa ručné koleso otáča v smere hodinových ručičiek, vreteno sa otáča a pohybuje sa nadol, čo spôsobí, že vrátka klesne do sedla ventilu. Keď brána dosiahne sedlo, vytvorí tesné tesnenie a blokuje tok tekutiny. Na druhej strane, keď sa ručné koleso otáča proti smeru hodinových ručičiek, vreteno sa otáča a pohybuje sa nahor, čím sa posúva brána zo sedla ventilu a kvapalina môže pretekať potrubím.
Výhody stúpacích ventilov vretena
Uzatváracie ventily so stúpajúcim hriadeľom ponúkajú niekoľko výhod oproti iným typom ventilov, vďaka čomu sú obľúbenou voľbou v mnohých priemyselných aplikáciách. Niektoré z kľúčových výhod zahŕňajú:
- Plná prietoková kapacita: Keď sú plne otvorené, ventily so stúpajúcim driekom poskytujú priamu dráhu prietoku s minimálnou prekážkou, čo umožňuje maximálnu prietokovú kapacitu. Vďaka tomu sú ideálne pre aplikácie, kde sa vyžadujú vysoké prietoky.
- Tesné vypnutie: Hradlo posúvača so stúpajúcim driekom tvorí pri úplnom zatvorení tesné tesnenie proti sedlu ventilu, čím bráni akémukoľvek úniku tekutiny. To zaisťuje spoľahlivé vypnutie a pomáha udržiavať integritu systému.
- Vizuálna indikácia: Viditeľný pohyb drieku poskytuje jasnú indikáciu polohy ventilu, čo uľahčuje určenie, či je ventil otvorený alebo zatvorený. To je užitočné najmä v aplikáciách, kde sa vyžaduje rýchla a presná prevádzka ventilu.
- Pokles nízkeho tlaku: Vďaka priamej konštrukcii majú posúvače so stúpajúcim hriadeľom nízky pokles tlaku na ventile, čo pomáha znižovať spotrebu energie a prevádzkové náklady.
- Všestrannosť: Ventily so stúpajúcim hriadeľom možno použiť v širokej škále aplikácií vrátane úpravy vody, ropy a plynu, chemického spracovania, výroby energie a mnohých ďalších. Sú vhodné pre vysokotlakové aj nízkotlakové systémy a dokážu spracovať rôzne kvapaliny vrátane kvapalín, plynov a kalov.
Aplikácie
Uzatváracie ventily so stúpajúcim hriadeľom sa používajú v rôznych priemyselných aplikáciách, kde sa vyžaduje spoľahlivé riadenie prietoku a uzatváranie. Niektoré z bežných aplikácií zahŕňajú:
- Závody na úpravu vody: Ventily so stúpajúcim hriadeľom sa používajú v úpravniach vody na riadenie prietoku vody rôznymi procesmi, ako je filtrácia, dezinfekcia a distribúcia. Používajú sa aj na izoláciu úsekov potrubia pri údržbe a opravách.
- Ropný a plynárenský priemysel: V ropnom a plynárenskom priemysle sa v potrubiach, rafinériách a pobrežných plošinách používajú ventily so stúpajúcimi hriadeľmi na riadenie toku ropy, plynu a iných tekutín. Používajú sa aj v aplikáciách na ústí vrtu na riadenie toku uhľovodíkov z vrtu.
- Chemické spracovateľské závody: Stavadlá so stúpajúcim hriadeľom sa používajú v chemických spracovateľských závodoch na riadenie toku chemikálií, kyselín a iných korozívnych kvapalín. Sú navrhnuté tak, aby odolali drsnému chemickému prostrediu a poskytovali spoľahlivé vypnutie.
- Elektrárne: V elektrárňach sa v parných a vodných systémoch používajú ventily so stúpajúcim hriadeľom na riadenie toku pary, kondenzátu a chladiacej vody. Používajú sa aj v systémoch napájacej vody kotlov na riadenie prietoku vody do kotla.
- Námorné aplikácie: Ventily so stúpajúcim hriadeľom sa používajú v námorných aplikáciách, ako sú lode a pobrežné plošiny, na riadenie toku morskej vody, paliva a iných tekutín. Sú navrhnuté tak, aby odolali drsnému morskému prostrediu a poskytovali spoľahlivú prevádzku.
Typy ventilov so stúpajúcim vretenom
Na trhu je k dispozícii niekoľko typov posúvačov so stúpajúcim hriadeľom, z ktorých každý má svoje vlastné jedinečné vlastnosti a aplikácie. Niektoré z bežných typov zahŕňajú:
- Pevný klinový posúvač: Pevný klinový posúvač má jednodielne posúvač, ktorý má tvar klinu. Je to najbežnejší typ posúvača a je vhodný pre širokú škálu aplikácií. Pevné klinové posúvače poskytujú tesné tesnenie a relatívne ľahko sa udržiavajú.
- Flexibilný klinový posúvač: Flexibilný klinový posúvač má posúvač, ktorý sa skladá z dvoch alebo viacerých kusov, ktoré sú spojené závesom alebo pružným spojom. To umožňuje, aby sa brána mierne ohýbala a kompenzovala akékoľvek nesprávne nastavenie alebo tepelnú rozťažnosť v potrubí. Flexibilné klinové posúvače sa bežne používajú v aplikáciách, kde je vysoký stupeň tepelných cyklov alebo kde je potrubie vystavené vibráciám.
- Delený klinový posúvač: Delený klinový posúvač má posúvač, ktorý je rozdelený na dva kusy. Tieto dva kusy sú navrhnuté tak, aby sa pohybovali nezávisle na sebe, čo umožňuje bráne prispôsobiť sa akýmkoľvek nepravidelnostiam v sedle ventilu. Delené klinové posúvače sa bežne používajú v aplikáciách, kde je v kvapaline vysoký stupeň pevných látok alebo nečistôt.
- Kryogénny uzatvárací ventil: Kryogénny posúvač je navrhnutý tak, aby fungoval pri extrémne nízkych teplotách, typicky pod -100 °C. Používa sa v aplikáciách, ako je spracovanie skvapalneného zemného plynu (LNG), kryogénne skladovanie a preprava. Kryogénne posúvače sú vyrobené zo špeciálnych materiálov, ktoré odolávajú nízkym teplotám a poskytujú spoľahlivú prevádzku.
- GB uzatvárací ventil: Uzatváracie ventily GB sú navrhnuté podľa čínskej národnej normy GB. Sú široko používané v rôznych priemyselných odvetviach v Číne a ďalších krajinách, ktoré dodržiavajú štandard GB. Uzatváracie ventily GB sú dostupné v rôznych veľkostiach, tlakových triedach a materiáloch, aby vyhovovali špecifickým požiadavkám rôznych aplikácií.

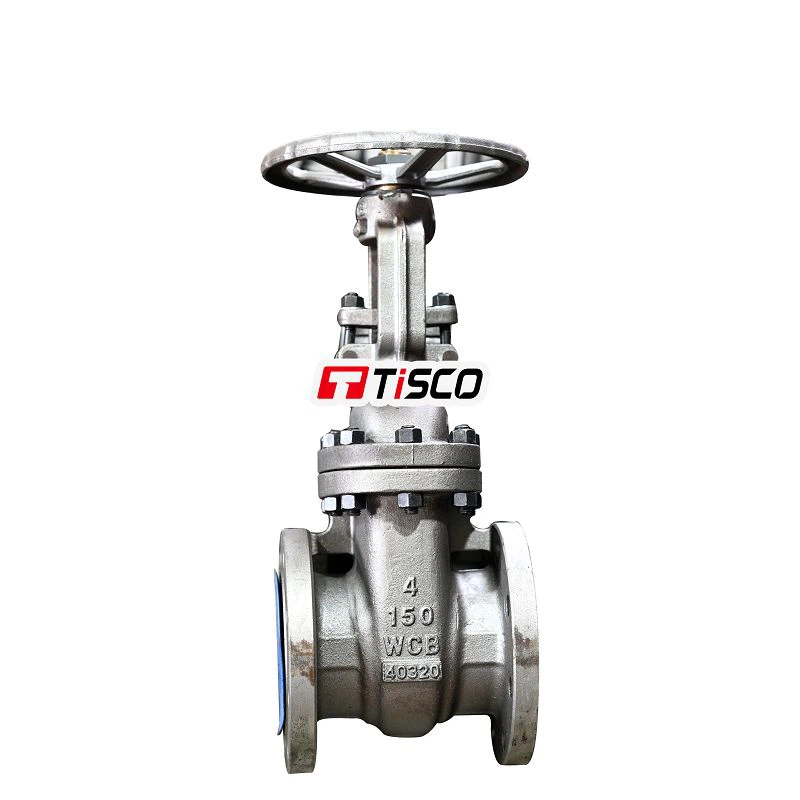

- ANSI uzatvárací ventil: ANSI posúvače sú navrhnuté podľa noriem American National Standards Institute (ANSI). Sú široko používané v Spojených štátoch a iných krajinách, ktoré dodržiavajú štandard ANSI. Uzatváracie ventily ANSI sú k dispozícii v rôznych veľkostiach, tlakových triedach a materiáloch, aby vyhovovali špecifickým požiadavkám rôznych aplikácií.
Záver
Záverom možno povedať, že posúvač so stúpajúcim driekom je všestranný a spoľahlivý ventil, ktorý sa široko používa v rôznych priemyselných aplikáciách. Vďaka svojmu jedinečnému dizajnu a funkčnosti je vhodný pre aplikácie, kde sa vyžaduje plná prietoková kapacita, tesné uzatvorenie a vizuálna indikácia. Ako dodávateľ posúvačov ponúkam široký sortiment posúvačov so stúpajúcim driekom, vrátane pevných klinových, flexibilných klinových, delených klinových, kryogénnych, GB a ANSI posúvačov. Ak potrebujete vysokokvalitný posúvač pre vašu aplikáciu, neváhajte ma kontaktovať pre viac informácií a prediskutovanie vašich špecifických požiadaviek. Teším sa na príležitosť spolupracovať s vami a poskytnúť vám najlepšie riešenia ventilov pre vaše potreby.
Referencie
- „Príručka ventilov: Princípy a aplikácie“ od JR Blevinsa
- "Inžinierstvo potrubí a potrubí: Dizajn, konštrukcia, údržba a riadenie integrity" od Johna P. Carmichaela
- "The Valve World Atlas" od časopisu Valve World Magazine
